在日常溝通中，我們經常會收到關于壓濾機選型的疑問，其中一個就是對“板框式”和“廂式”的混淆。本文將詳細介紹板框式壓濾機和廂式壓濾機的區別、設計原理、工作原理、應用領域等。
板框壓濾機
什么是板框壓濾機？
“為什么采購需求列明的是板框壓濾機，而你卻跟我說我們需要的是廂式壓濾機呢？到底哪個才是我需要的呢？”
這是很多客戶在前期選型時會產生的疑問。其實，我們習慣上將壓濾機統稱為“板框”，所以有很多人把廂式壓濾機也稱為板框。狹義來說，板框式指的是下圖中，一板一框形式的壓濾機。板框式壓濾機已經被廣泛應用很長時間，是廂式壓濾機的前身，也是大多數人在聽到壓濾機時直接想到的類型，所以很多人把壓濾機統稱為“板框”。雖然如今廂式壓濾機（詳見文章第二部分）已稱為主流，板框式壓濾機仍然因其所有的獨特的優勢特點而繼續在有些領域被使用。
板框壓濾機原理
板框壓濾機的濾板是由濾板（實心板，使用時表面覆蓋濾布）和濾框組成。濾板架在機架上，通過油缸推動壓緊濾板，從而形成濾室。濾餅在濾室中形成。歷史上有木頭和鐵材質的濾板，如今，最常見的材質是聚丙烯。
板框式壓濾機的工作原理
污泥通過污泥泵打入角上的進料孔流入每個濾室，固體顆粒積聚在濾布表面，濾液透過濾布流入濾板上的出液孔，濾液通過出液管流出進入下一步流程。
一段時間以后，濾框餒充滿了固體污泥，此時我們關閉進料泵，然后放松壓濾機。此時，每個濾框內都應該有濾餅形成，壓濾過程完成。之后進入卸泥過程，通常會將濾餅卸到儲泥斗中。
板框式壓濾機的優勢
板框式壓濾機的主要優勢在于可以快速更換濾布，還有可以應用廣泛的過濾介質，包括濾紙等，來過濾非常細小的顆粒。
比如，在有些過濾中要盡可能的保留固相，那么就需要用到濾紙來防止小顆粒因濾布空隙過大而逃逸。注意，在使用濾紙的過程中需要同時使用濾布以起到支撐作用。濾布可以重復使用，濾紙需要每個循環更換。
板框式最適合于過濾面積比濾室容積重要的應用，比如進料濃度（質量比）通常低于1%的精濾。
板框式壓濾機的劣勢
一個劣勢是易造成濾框間的壓力不平衡，從而導致濾板破損。主要原因是由于物料通過較小的進料孔進料，容易造成堵塞，從而導致一個濾室已滿而相鄰的濾室任然是空的。
另一個劣勢是易滲漏。因為濾板和濾框都沒有嵌入式橡膠條密封，所以在壓力下可能會滲漏。所以通常這個類型的壓濾機會放在架高的平臺或水泥基礎上，方便收集漏液。
廂式壓濾機
什么是廂式壓濾機？

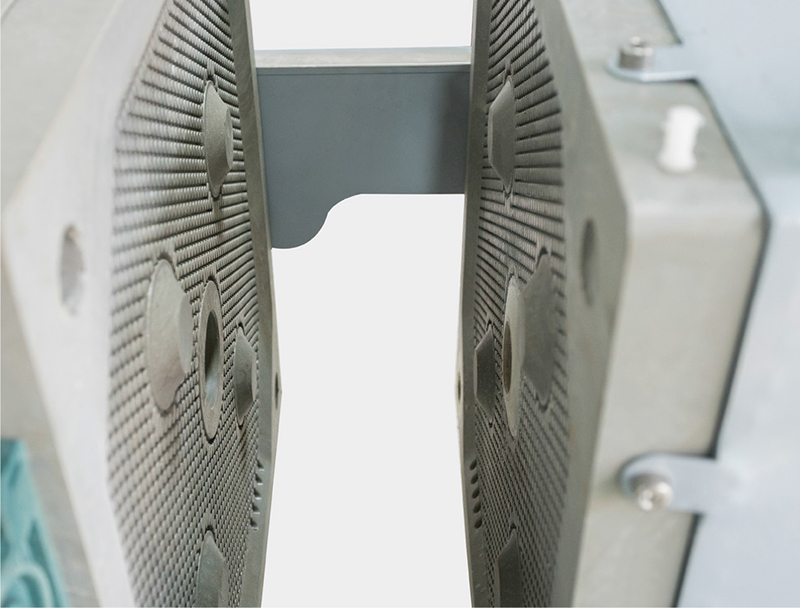

廂式壓濾機的濾板可以理解為是板框式的板和框的結合體，每塊廂式板的兩面都有下凹，壓濾機壓緊后相鄰的下凹部分形成一個濾室，物料在濾室中累積，形成濾餅。
廂式壓濾機的設計
廂式壓濾機的機架和板框式壓濾機的機架式類似的，濾板架在機架的橫梁上，通過油缸推動壓緊濾板。

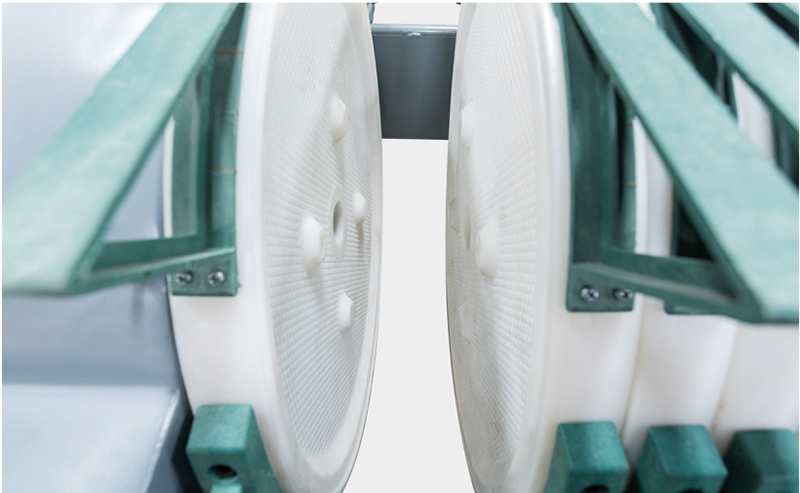

廂式濾板通常也是用聚丙烯材質。廂式濾板可以做嵌入式或非嵌入式的。嵌入式的濾板有更好的密封性可以防止漏液，但是更換濾布比較麻煩。非嵌入式的濾板和濾布可以通過四周涂膠來減少漏液。
廂式壓濾機的工作原理

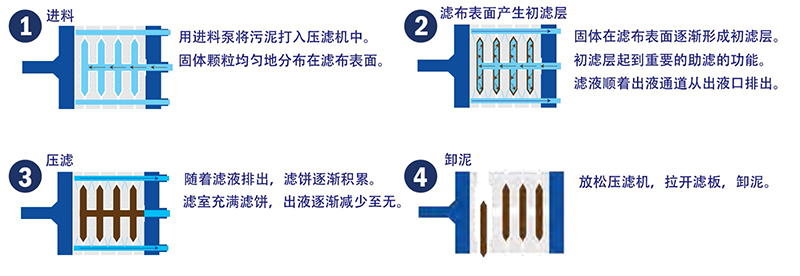

污泥通過進料泵打入壓濾機中（通常進料口為中進料），固體均勻地在每個濾室中累積。固體首先在濾布表面累積。大部分的固液分離其實式通過濾布表面累積的污泥層實現的。一開始，會有細小的顆粒透過濾布逃出，所以一開始的濾液會有些許渾濁，待濾布表面泥層逐漸形成，濾液會清澈起來。泥層逐漸變厚，形成泥餅。濾餅也會起到過濾作用，濾液越濾越清。

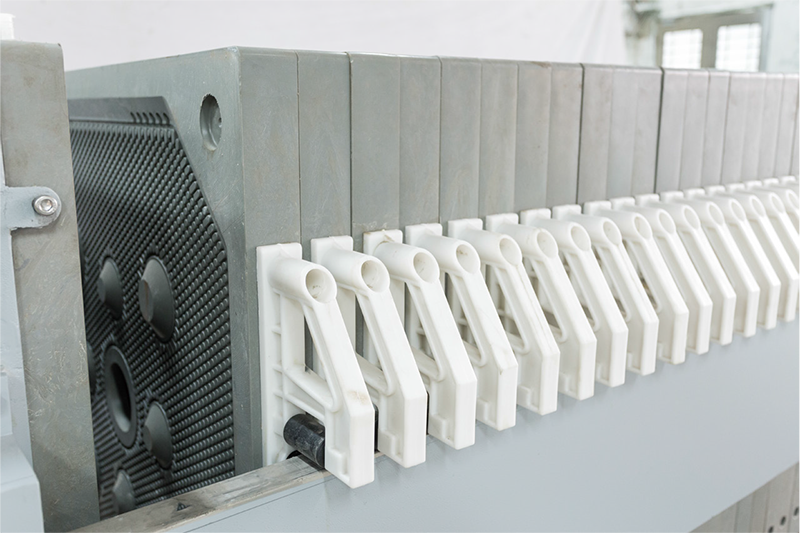

濾液通常從濾板上的出液孔流出，出液方式分為明流和暗流。明流即是濾液從濾板兩側水嘴流出，暗流是從止推板處的出液孔流出。明流的優點在于方便觀察濾液情況，暗流優點是相對密閉。
隨著壓濾機內的壓力上升，固體在濾室內逐漸累積直到濾室完全充滿泥餅。一旦濾室充滿，一個壓濾循環就完成了，接下來就要準備卸泥。卸泥時將壓濾機松開，逐片拉開濾板，當濾板拉開后，泥餅會從濾室中掉出來到接渣車/泥斗/傳送帶上。卸泥時要注意將可能卡在濾布上的泥用泥鏟清理干凈，以免下一個循環壓緊濾板時，由于密封面間有異物而密封不全導致噴漿。
廂式壓濾機的優勢
廂式壓濾機的一個主要優勢之一就是廂式板中間有一個較大的進料孔，而不是板框濾板那樣在角上有一個小小的進料孔。較大的進料孔使得進料可以更快更均勻，不容易堵塞而引起濾室間不平衡的壓力。這對于進料量大或壓力高的應用來說尤其重要。
另一個優勢是可以達到更高的進料壓力。因為濾板的密封面緊密貼合，所以在高壓力下也不會變形。
另外，廂式壓濾機卸泥也更為方便。當壓濾機松開時，濾餅通常會自己掉下來，或是借助泥鏟可以很輕松的刮下來。板框式在卸泥時就不那么簡單了，因為泥餅是在一個邊框很窄的濾框內，需要更多人工才能卸下。
廂式壓濾機的劣勢
雖然廂式壓濾機相較于板框式有很多優點，其劣勢也是存在的。一個是廂式不能調整濾餅的厚度，因為濾板的濾室深度是固定的，而板框式的可以通過更換更厚或更薄的濾框就能實現。這使得板框式的設計更適合需要實驗不同濾餅厚度的應用。
另外一個劣勢是更換濾布較為麻煩。板框式壓濾機更換濾布只需要將濾布掛上去就可以了，而廂式壓濾機則需要將濾布從中間孔穿過去，并固定（如果是嵌入式還需要敲橡膠條）。
