廂式污泥壓濾機的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在濾板上的，這是早期主要壓濾機形式，隨著科學的進步和實際應用的需要，廂式污泥壓濾機慢慢發展為當下的自動拉板隔板壓濾機，高壓污泥壓濾機。
金凱地壓濾機廠家生產的廂式污泥壓濾機濾板尺寸有320mm、450mm、630mm、800mm、1000mm、1250mm、1500mm、 1600mm、2000mm等系列，過濾面積可達到0.5平方米至1150平方米，過濾形式有明流、暗流、明流可洗、暗流可洗和雙向交叉洗滌。對特殊要求的濾板可協商解決。

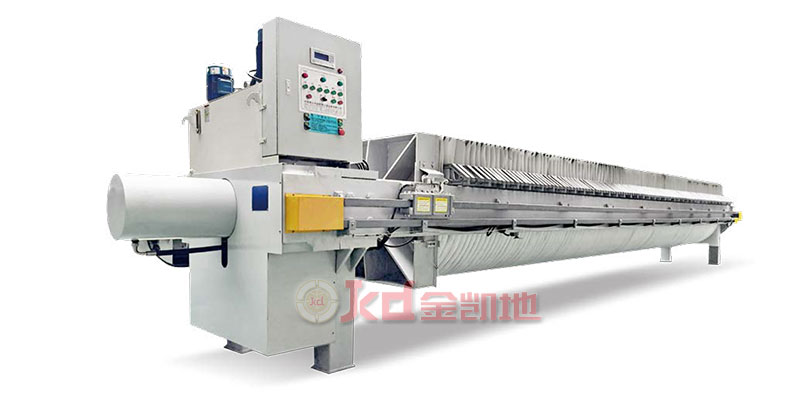

金凱地司雖然生產有各種型號的廂式污泥壓濾機，但是其原理萬變不離其宗，因此廂式污泥壓濾機主要組成部分大致可分為：機架部分，過濾部分、拉板部分、液壓部分以及電控部分。
機架部分
機架部分是廂式污泥壓濾機的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。機器工作時，油缸體內的活塞推動壓緊板，將位于壓緊板與止推板之間的濾板、隔膜板、濾布壓緊，以保證帶有壓力的料漿在濾室內進行加壓過濾。
過濾部分

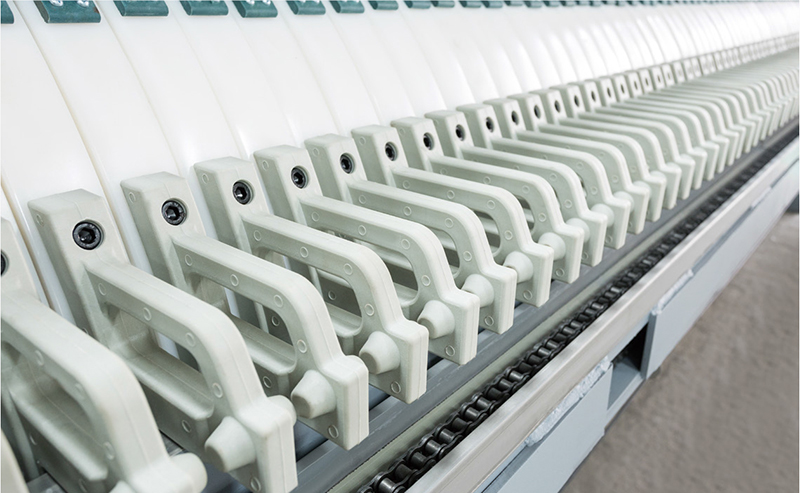

過濾部分是由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布、隔膜濾板組成，濾板、濾布與隔膜濾板的相間排列，形成了若干個獨立的過濾單元──濾室過濾開始時，料漿在進料泵的推動下，經止推板上的進料口進入各濾室內，并借進料泵產生的壓力進行過濾。由于濾布的作用，使固體留在濾室內形成濾餅，濾液由水嘴 (明流)或出液閥(暗流)排出。
拉板部分
1、自動拉板部分
自動拉板部分由液壓馬達、機械手、傳動機構和暫停裝置等組成。液壓馬達帶動傳動鏈條從而帶動機械手運動，將隔膜板、濾板逐一拉開。機械手的自動換向是靠時間繼電器(KT1、KT2)設定的時間(2-3秒)來控制的。暫停裝置可隨時控制拉板過程中的停、進動作，以保證拉板機構拉板卸料的順利實現。
2、手動拉板部分
采用人工手動依次拉板卸料。
液壓部分
液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，
壓緊濾板時，按下“壓緊”按鈕，電機啟動，活塞桿前移，壓緊濾板;
當油壓上升到電接點壓力表的上限值時，電接點壓力表上限接通而停泵，此時，廂式污泥壓濾機即進入自動保壓狀態。
當油壓降至電接點壓力表調定的下限值時，柱塞泵重新啟動以保證過濾所需工作壓力;
回程時，按下“回程”按鈕，電機啟動，活塞桿帶動壓緊板回程，濾板松開;按下“拉板”按鈕，機械手自動往復拉板，當拉完最后一塊板時，裝在止推板主梁上的行程開關被觸動，機械手自動回程，當機械手回至起始位置時，觸動行程開關而自動停止。
電控部分
電控部分是整個系統的控制中心。具體原理請參看廠家提供的電氣系統圖。
